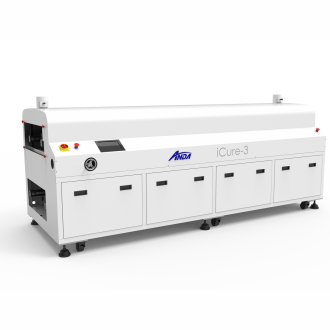

iCure-3-3

iCure 系列

iCure 红外固化炉系列

数据表

iCure系列是一种在线红外(IR)固化模块,适用于可热固化的涂料,胶粘剂和油墨的大量快速固化。



产品特点

  • 双层炉腔设计,隔热效果更佳
  • 可拆卸式温区维护维护更便捷
  • 抽风口与外罩的等高设计,美观大方
  • 多段式独立控温,PID调节,节能高效
  • 温度精度可控制在 ± 5 ℃

系统规格

传送系统
元件高度

± 100 mm (± 3.93")

板/托盘宽度 50 - 460 mm (1.96" - 18.11")
工作方向 (标配), 右 左 (配)
输送高度  900 ± 20 mm (35.53" ± 0.79")
输送速度 (XY) 0.5 - 5 m/min.
调幅方式 手动
最大负载 4kg/m 均匀分布





温控系统
温区数量

2 / 3 / 4

温度范围 室温~100℃(范围内可调)
温区功率 600W*7(灯管数)*温区
升温时间 10 分钟
温控精度 ± 5°C





設备厂区要求
外型尺寸

L 2000 / 3000 / 4000 x D 1070 x H 1300 mm

(L 78.74" / 118.11" / 157.48" x D 42.12" x H 51.18")

设备重量

  400 kg / 700 kg / 1000 kg

(iCure-2 / iCure-3 / iCure-4)

设备电源 3 相 380 VAC (标准)
排风量要求 5 m3/min
额定功率 9 KW / 13 KW / 18 KW





控作及操作系
控制方式 PLC和触摸屏
通讯端口 SMEMA接头
